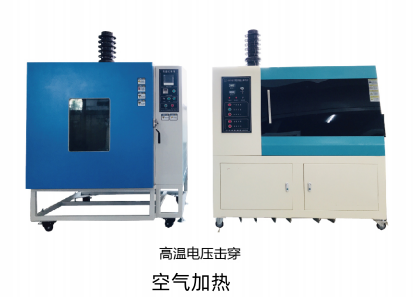

高温电压击穿试验仪使用方法 油加热 空气加热 GB1408、GB/T 1695

　　高温电压击穿试验仪主要适用于固体绝缘材料如电线套管、树脂和胶、浸渍纤维制品、云母及其制品、塑料、薄膜复合制品、陶瓷和玻璃等介质在工频电压或直流电压下击穿强度和耐电压时间的测试;采用计算机控制，可对试验过程中的各种数据进行快速、准确的采集、处理，并可存取、显示、打印。

　　高温电压击穿试验仪是我司上海千实精密机电科技有限公司自主研发生产的测试设备，性价比高，售后服务齐全。

　　适用标准：

　　GB/T 1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》

　　GB/T 3333《电缆纸工频击穿电压试验方法》

　　GB1408.1-2016《绝缘材料电气强度试验方法》

　　GB1408.2-2016《绝缘材料电气强度试验方法第2部分：对应用直流电压试验的附加要求》

　　GB/T 12913-2008《电容器纸》

　　ASTM D149《固体电绝缘材料工业电源频率下的介电击穿电压和介电强度的试验方法》

　　JJG795-2016《耐电压测试仪检定规程》

　　主要参数：

　　1.输入电压：AC220V 50Hz

　　2.输出电压：AC：0～100kV;DC：0～100kV

　　3.输出功率：10kVA

　　4.升压速率：0.5kV/s～10kV/s

　　5.耐压时间：0～4(不击穿的情况下一直稳定保持电压)

　　6.漏电流：1～30mA可由计算机软件自由进行设定

　　7.试验环境：温度：15～30℃，相对湿度：0～85%能够稳定运行

　　使用方法：

　　一、过流跳闸功能调试

　　说明：试验电流保护值分为硬件过流和软件过流双重保护。

　　(1)试验电流软件保护调节：在主控界面上点击“设置"按钮进入设置界面，在“设置电流"框中输入试验电流的过流阀值。

　　(2)试验电流硬件保护调节：以将试验电流硬件保护值设置为10mA为例说明。

　　A按照试验要求将线路连接好;

　　B将试样两端上下电极短接，模拟试样破坏短路;

　　C进入设置界面，将“设置电流"框中输入50mA,“设置速度"框中输入0.01kV/s,“设置电压"框中输入200kV,“升压方式"设置为“快升"，返回主控界面。

　　D依次点击“清零"、“启动"，合闸升压，观察“试验电流"值超过10mA是否跳闸，如果没有跳闸，按“停止"按钮。

　　E将面板上的控制旋钮指示值调小，重复步骤D,观察“试验电流"值低于10mA就跳闸，按“停止"按钮，将面板上的控制旋钮指示值调大，重复步骤D,直到试验电流值在10mA的时候跳闸;

　　F进入设置界面，将“设置电流"框中恢复输入原有的软件过流保护值。功能正常后就可选择程序8.2~8.5的程序进行试验。

　　二、快速升压试验

　　1在设置界面下将升压方式设为快升。

　　2将电压设置该量程的最大试验电压kV,根据经验设置保护电流值。

　　3根据预计击穿电压值，在升压主界面上设定好升压速度。

　　4按清零按钮，将试验电压值、试验电流值和耐压时间清零。

　　5检查确认无误后，按启动按钮，控制柜内接触器合上，高压指示灯亮。调压器自动旋转，试验电压按设定升压速度上升，试验电压显示框显示实时试验电压值，曲线图描绘升压全过程。

　　6若在升压过程中，未达到预设的最大试验电压值试样击穿，过流继电器动作，主接触器跳开切断主回路高压部分，高压指示灯灭，同时调压器迅速回零位，试验电压窗口记录显示击穿电压值，并保持不变，曲线图显示此时高压端的残余电压值的变化。

　　7若电压升至预设的最高电压值还未击穿，按下停止按钮，主接触器跳开切断主回路高压部分，高压指示灯灭，同时调压器迅速回零位，试验电压显示最高电压值，并保持不变，此时可以适当的提高预设电压值，清零后，重复步骤4、5、6,直至击穿。

　　8试验结束后，需要换取试样，一定要确认高压指示灯灭，调压器已回零位，且试验电压显示窗口和曲线图上的红色曲线显示电压降至安全电压以下，方可打开安全门，保持安全门处于开的状态。一定要先用手握住放电棒底部，用放电棒的金属部分接触上电极、试验电压输出端进行放电，并将放电棒挂在上电极上，然后方可用手进行换取试样。

　　9试样换取完毕后，重复以上步骤。

　　三、恒定耐压试验

　　1在设置界面下将升压方式设为耐压。

　　2将设置电压设定好耐压值，根据经验设置保护电流值。

　　3在设置时间设定好耐压时间值。

　　4在升压主界面上设定好升压速度。

　　5按清零按钮，将试验电压值、试验电流值和试验时间清零。

　　6检查确认无误后，按启动按钮，控制柜内接触器合上，高压指示灯亮。调压器自动旋转，试验电压按设定升压速度上升至预设好的耐电压值，试验电压框显示实时试验电压值，耐压时间开始计时，曲线图描绘升压耐压全过程。

　　7试验时间到后，若试样还未击穿，调压器将迅速自动返零，主接触器将自动断开，高压灯灭。击穿电压显示耐电压值、试验时间窗口显示实际的耐压时间，并保持不变。

　　8升压过程中或耐压时间未到而试样击穿时，过流继电器动作，主接触器跳开切断主回路高压部分，高压指示灯灭，同时调压器迅速回零位，试验电压窗口显示耐电压值、试验时间窗口显示实际的耐压时间，并保持不变。

　　9试验结束后，换取试样的安全操作注意事项同8.2节的第8条。

　　四、60秒逐级1升压试验

　　1在设置界面下将升压方式设为逐级1。

　　2将电压设置为第一级试验电压值，根据经验设置保护电流值。

　　3按清零按钮，将试验电压值、试验电流值和试验时间清零。

　　4检查确认无误后，按启动按钮，控制柜内接触器合上，高压指示灯亮。试验电压以最高升压速度升至第一级试验电压值，保持耐压60秒，按一定的电压增量迅速升至第二级试验电压值，直至试样击穿，过流继电器动作，主接触器跳开切断主回路高压部分，高压指示灯灭，调压器自动返零。

　　5级间电压增量请参阅GB/T1408.1(等同于IEC60243-1)。

　　6如果试样不击穿，调压器将电压升至最高试验电压后自动返零，也可按急停按钮回零。

　　7如试验电压还未升到设定的第一级试验电压值，试样就击穿，试验电压窗口显示该击穿电压值。

　　8试验结束后，换取试样的的安全操作注意事项同8.2节的第8条。

　　五、20秒逐级2升压试验

　　1将升压方式设定逐级2。

　　2其余步骤与60秒逐级升压试验相同，只是每一级电压保持耐压20秒。
