电工套管阻燃试验机操作规程GB/T 13823.3、JG3050-1998

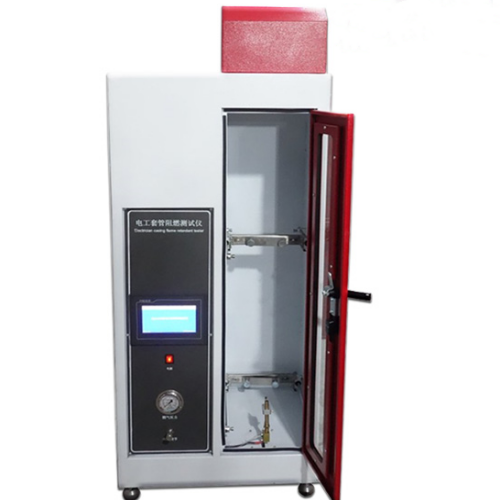

　　电工套管阻燃性能测试仪是我司上海千实精密机电科技有限公司自主研发生产的测试设备，用于电工阻燃套管及配件阻燃性能测定，符合GB/T 13823.3、JG3050-1998≪建筑用绝缘电工套管及配件≫标准中6.10.1绝缘电工套管“自熄性试验"中的要求。

　　技术参数：

　　1.燃气：液化石油气代替(用户自备)

　　2.火焰燃烧时间及火焰熄灭时间计时：0-999.9s±0.1s(计时精度：0.1S)，可连续设定，自动记录，手动暂停

　　3.本生灯倾斜角度：45°

　　4.燃烧喷灯标准功率：1KW

　　5.喷嘴(本生灯)内径：9mm

　　6.火焰高度：100mm

　　7.蓝色锥形焰心高度：50mm

　　8.箱体材料：钢板静电喷涂(支持全不锈钢箱体定做)

　　9.环境温度(标准要求)：(23±2)℃

　　操作规程：

　　1、将煤气管接到箱体后方煤气接入口，检查气道接口，防止漏气(用普通液化气瓶供气)

　　2、打开电源开关

　　3、试验参数设置：根据试验标准燃烧时间TA

　　4、按下燃气按键，接通燃气，然后将燃气流量调大，并按点火键，点着本生灯

　　5、向套管施加火焰时，应使本生灯产出的蓝色锥形焰心的顶部与套管表面相接触，且此接触点距套管底端的距离为100㎜(通过调节燃气流量和本生灯下端的空气调节螺母，调节出符合要求的火焰内焰50㎜，外焰100㎜)对于配件试验，受火处应为配件

　　6、按启动键，本生灯会自动倾斜45°并移动到试样位置

　　7、施焰时间到达后，本生灯会自动退回到垂直位置，不同类套管施加火焰的时间不同

　　8、本生灯退回后，续燃时间T会自动计时，试样继续燃烧的火焰熄灭时按下计时键，续燃时间T停止计时

　　9、连续做6个试验，系统会自动跳出保存界面，没有做完6个试验可点保存按键进行数据保存

　　10、试验结束，各元件复位，关闭气源和电源
